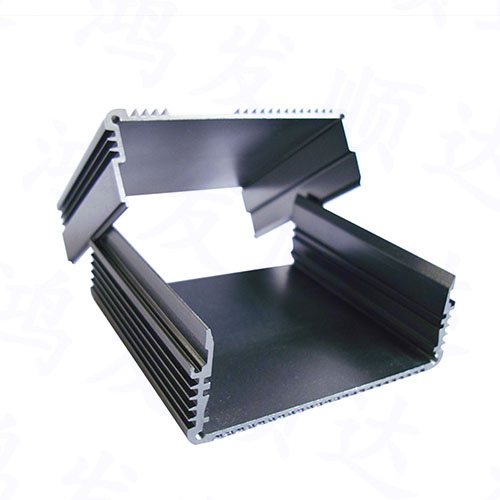

現(xiàn)在很多電子產(chǎn)品，比如移動(dòng)電源、藍(lán)牙耳機(jī)等外殼基本上都是鋁合金外殼，原因是鋁合金外殼加工方便、靈活性高、檔次高，可以有效提高產(chǎn)品的附加值。它的形成過程如何？

　　目前，大量的鋁殼仍以汽車的形式制造，這是由于冷擠壓模具生產(chǎn)的困難。應(yīng)注意的是，汽車加工的鋁合金殼體，其邊角和螺紋必須倒圓，避免尖銳的棱角和毛刺。同時(shí)，鋁殼連接環(huán)的滾花設(shè)計(jì)應(yīng)盡量不使用布。對(duì)于經(jīng)過布滾花處理的鍍件，在涂層鹽霧檢測(cè)時(shí)，滾花件不可避免地會(huì)發(fā)生腐蝕。而在鹽霧試驗(yàn)中，直滾花連接環(huán)的腐蝕程度要小得多。

　　鋁殼質(zhì)量的好壞，主要取決于鋁型材的質(zhì)量，其實(shí)有一個(gè)重要的因素就是鋁殼的成型。鋁合金外殼的成型決定了鋁外殼的質(zhì)量。在普通的應(yīng)用中如何區(qū)分鋁型材殼體的質(zhì)量?

　　一、表面質(zhì)量：鋁合金殼體材料采用優(yōu)質(zhì)原材料制成，其技術(shù)精度高，表面和內(nèi)層手感光滑、均勻。鋁型材表面除干凈外，不允許存在裂紋、剝落、腐蝕和氣泡等缺陷，也不允許存在腐蝕斑點(diǎn)、電灼傷、黑點(diǎn)、氧化膜脫落等缺陷。

　　二、標(biāo)識(shí)檢查：鋁合金外殼表面的文字一般用進(jìn)口噴碼印刷，其文字清晰，商標(biāo)識(shí)別，制造商，地址，電話等一般標(biāo)記清晰，真實(shí)的假鋁單板材料表面的文字多用普通印刷機(jī)印刷，文字模糊，其制造商，顯示等一般。

　　三、氧化膜厚度：優(yōu)質(zhì)鋁殼可用小型壓力泵來測(cè)量鋁單板材料的耐壓性。真鋁單板爆破壓力高，一般能滿足或超過國家有關(guān)規(guī)范對(duì)劣質(zhì)產(chǎn)品的要求，一般爆破壓力低，難以滿足使用要求。鋁型材的氧化膜是在陽極氧化過程中形成的，具有保護(hù)和裝飾作用。采用渦流測(cè)厚儀進(jìn)行檢測(cè)。

　　四、封孔質(zhì)量：鋁型材經(jīng)陽極氧化后表面留有許多空隙，如果不進(jìn)行封閉或封閉不好，將減小鋁型材的耐腐蝕性。封孔質(zhì)量檢查常用的方法有酸浸法、導(dǎo)納法和磷酪酸法?，F(xiàn)場檢查中一般采用酸浸法，即將鋁型材表面用丙酮擦洗干凈，除去油污和灰塵，將體積比為50%的硝酸滴到表面并輕輕擦洗，1分鐘后用清水洗掉硝酸，然后擦干，將一滴醫(yī)用紫藥水滴到表面上，1分鐘后，擦去紫藥水并徹底清洗表面，仔細(xì)觀察留下的痕跡，封孔不好的鋁型材會(huì)留下明顯痕跡，痕跡越重說明封孔質(zhì)量越差。
